ПВХ трубы собственного производства

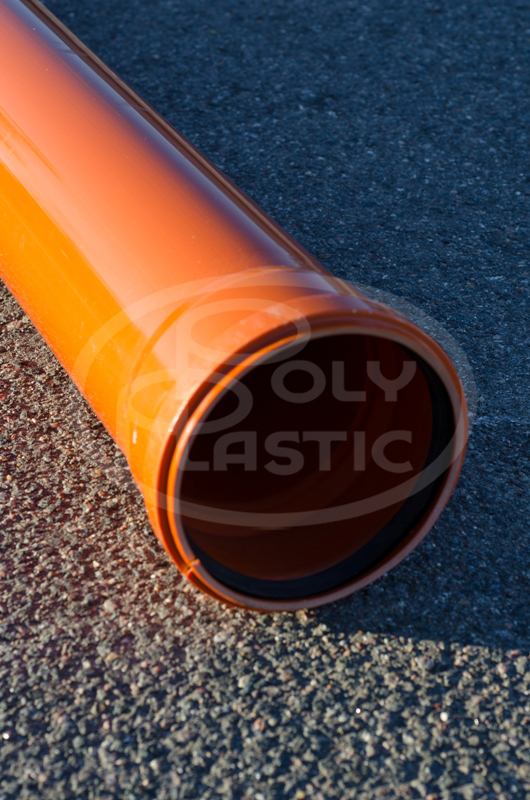

1.НПВХ трубы собственного производства

Надежная канализационная система является одной из самых важных инженерных систем жизнеобеспечения.

Унитарное предприятие «СТС- БЕЛПОЛИПЛАСТИК» предлагает Вам НПВХ трубы собственного белорусского производства для наружных систем безнапорной канализации (дождевой, хозяйственно-бытовой, промышленной).

 Данные трубы производятся на заводе СООО «БелПолимерТепло», единственном в республике производителе труб из непластифицированного поливинилхлорида, эксклюзивно для «СТС- БЕЛПОЛИПЛАСТИК» по ТУ BY 190847253.673-2011, который является идентичным СТБ ЕN 13476-2-2011 документом: материал, геометрические размеры, область применения, принцип соединения и монтажа труб, ОДИНАКОВЫ.

В то же время трубы НПВХ для безнапорного подземного дренажа и канализации на территории РБ не могут маркироваться согласно СТБ ЕN 13476-2-2011, ввиду отсутствия испытательных лабораторий, аккредитованных под тестовые испытания на полное соответствие СТБ ЕН 13476-2-2011. Тем не менее, труба нашего производства частично испытана по методикам данного стандарта при технической оценке пригодности применения в строительстве в Испытательном центре РУП «Стройтехнорм». Оценка соответствия требованиям пунктов стандарта   СТБ EN13476-2-2011 отражена в техническом свидетельстве на трубу.

Канализационные трубы ПВХ. Трубы ПВХ.

2.Классификация труб НПВХ

Трубы НПВХ рассчитаны на эксплуатацию не менее 50лет, при этом срок службы напрямую зависит от параметров транспортируемой среды.

Для НПВХ труб максимальная температура сточных вод не должна превышать +60 град.С, а концентрация веществ не должна оказывать разрушающего воздействия. Существуют таблицы химической стойкости различных материалов, в т.ч и НПВХ.

Также достаточно важным показателем для трубной продукции является показатель кольцевой жесткости SN (кН/м2).

Унитарное предприятие «СТС- БЕЛПОЛИПЛАСТИК» предлагает Вам НПВХ трубы диаметром от 110мм до 500мм включительно, классов кольцевой жесткости SN4 и SN8, длиной 1м, 2м, 3м и 6м. По желанию Заказчика, партия труб может быть изготовлена отрезками иной длины.

DN, мм Толщина стенки (e), мм
SN 4 SN 8
110 3,2 3,2
160 4,0 4,7
200 4,9 5,9
250 6,2 7,3
315 7,7 9,2
400 9,8 11,7
500* 12,3 14,6

3.Преимущества

Трубы НПВХ имеют ряд преимуществ перед традиционными видами труб (железобетонных, чугунных, стальных, асбестоцементных, керамических и др.):

Долговечность. Исключительные эксплуатационные качества непластифицированного поливинилхлорида позволяют использовать канализационные сети в течение 50 лет.

Стоимость. Трубы НПВХ обладают практически самой низкой стоимостью по сравнению с другими видами труб.

Устойчивость к зарастанию сечения и коррозии. Пропускная способность традиционных видов трубопроводов  в период эксплуатации снижается, вследствие коррозии и образования отложений на трубах. При этом происходит изменение шероховатости трубопровода и его зарастание (уменьшение поперечного сечения). Увеличение шероховатости и зарастание приводит к уменьшению диаметра трубопровода и как следствие к увеличению потерь напора и уменьшению пропускной способности. Трубы НПВХ имеют низкий коэффициент шероховатости и не подвержены коррозии, что делает всю систему более надежной и долговечной.

Тип трубы Состояние трубы Коэффициент эквивалентной шероховатости трубы, мм
Бесшовно стальные трубы Новые и чистые 0,01-0,02
Стальные сварные трубы Новые и чистые 0,03-0,1
Чугунные трубы Новые асвальтированные 0-0,16
Чугунные трубы Новые без покрытия 0,2-0,5
Асбестоцементные Новые 0,05-0,1
Железобетонные Новые виброгидропрессованные 0-0,05
Железобетонные Новые центрифугированные 0,15-0,3
Пластмассовые и НПВХ Новые, технически гладкие 0-0,002

Сжатые сроки монтажа. Благодаря раструбной конструкции и комплектации уплотнительными кольцами значительно увеличивается удобство и скорость прокладки сетей.

Удобство транспортировки. Изделия имеют небольшой вес и стандартные типоразмеры. Их можно легко перевезти даже в небольшом грузовом автомобиле.

Химическая стойкость. Трубы НПВХ обладают высокой химической стойкостью к большинству агрессивных сред. Химическая стойкость может быть определена ISO TR 10358 и СН 550. Трубы из НПВХ устойчивы к действию сильных щелочей, сильных и слабых минеральных кислот, раствор солей, алифатических углеводородов и минеральных масел, что особенно важно при их использовании в системах хозяйственно –бытовой и промышленной канализации.

Широкий наменклатурный ряд фасонных частей.

Для труб НПВХ существует широкий наменклатурный ряд фасонных частей НПВХ, что позволяет решать самые разные технические задачи. Данные фасонные части соответствуют EN1401-1.

Муфта ремонтная НПВХ DN 110...500

d, мм L1min, мм Масса, кг
 110 122,2  0,26
160  158,0  0,63
200  158,0  0,97
250  250,0  2,29
315  293,0  4,03
400  244,0  5,52
500  10,9

Муфта соединительная НПВХ DN 110...500

d, мм L1min, мм Масса, кг
110 122,2  0,26
160  158,0  0,62
200  158,0  0,97
250  250,0  2,34
315  293,0  4,13
400  244,0  5,61
500  11,2

Отвод НПВХ 15 DN 110...500

d, мм e, мм L1min, мм L2, мм Масса кг
110 3,2 61 49,1 0,30
160  4,0 81 86,0 0,58
200  4,9 99 106,0 1,09
250  6,2 125 128,0 3,50
315  7,7 132 155,0 6,44
400  9,8 150 119,0 11,35
500  12,3 - - 14,50

Отвод НПВХ 30 DN 110...500

d, мм e, мм L1min, мм L2, мм Масса кг
110 3,2 61 49,1 0,27
160  4,0 81 86,0 0,36
200  4,9 99 106,0 1,43
250  6,2 125 128,0 3,70
315  7,7 132 155,0 6,70
400  9,8 150 119,0 12,50
500  12,3 - - 15,90

Отвод НПВХ 45 DN 110...500

d, мм e, мм L1min, мм L2, мм Масса кг
110 3,2 61 49,1 0,29
160  4,0 81 86,0 0,76
200  4,9 99 106,0 1,36
250  6,2 125 128,0 3,46
315  7,7 132 155,0 4,75
400  9,8 150 119,0 8,41
500  12,3 - - 25,2

Отвод НПВХ 87.5 DN 110...500

d, мм e, мм L1min, мм L2, мм Масса кг
110 3,2 61 49,1 0,35
160  4,0 81 86,0 0,97
200  4,9 99 106,0 1,82
250  6,2 125 128,0 3,44
315  7,7 132 155,0 6,18
400  9,8 150 119,0 11,66
500  12,3 - - 35,40

Тройник НПВХ 87.5 DN 110...400

d/d1, мм e, мм z1, мм z2, мм z3, мм L1min, мм L2, мм L3, мм Масса кг
110/110 3,3 52,7 67,3 67,3 61 49,1 49,1 0,49
160/110 4,0 58,0 86,0 64,0 81 86,0 61,0 1,02
160/160 4,0 83,0 89,0 89,0 81 86,0 86,0 1,32
200/110 4,9 62,0 105,0 64,0 99 106,0 61,0 1,65
200/160 4,9 86,0 108,0 90,0 99 106,0 86,0 1,99
200/200 4,9 106,0 111,0 111,0 99 106,0 106,0 2,19
250/110 6,2 90,0 132,0 100,0 120 128,0 61,0 3,36
250/160 6,2 89,0 132,0 91,0 125 128,0 86,0 3,39
250/200 6,2 108,0 134,0 111,0 125 128,0 106,0 3,85
250/250 6,2 131,0 138,0 138,0 125 128,0 128,0 4,87
315/110 7,7 93,0 162,0 104,0 134 155,0 61,0 5,80
315/160 7,7 93,0 164,0 104,0 134 155,0 86,0 5,75
315/200 7,7 111,0 165,0 113,0 132 155,0 106,0 5,91
315/250 7,7 134,0 169,0 139,0 132 155,0 128,0 7,07
315/315 7,7 165,0 173,0 173,0 132 155,0 155,0 8,52
400/110 9,8 106,0 206,5 131,8 150 124,2 51,3 10,20
400/160 9,8 106,0 209,7 131,8 150 124,2 65,0 12,40
400/200 9,8 106,0 214,5 131,8 150 124,2 77,5 13,70

Тройник НПВХ 45 DN 110...400

d/d1, мм e, мм z1, мм z2, мм z3, мм L1min, мм L2, мм L3, мм Масса кг
110/110 3,3 22,8 138,2 138,2 61 49,1 49,1 0,60
160/110 4,0 1,0 168,0 159,0 81 86,0 61,0 1,17
160/160 4,0 36,0 194,0 194,0 81 86,0 86,0 1,71
200/110 4,9 -16,0 195,0 177,0 99 106,0 61,0 1,81
200/160 4,9 19,0 220,0 213,0 99 106,0 86,0 2,39
200/200 4,9 46,0 241,0 241,0 99 106,0 106,0 2,91
250/110 6,2 32,0 228,0 209,0  165 128,0 61,0 3,75
250/160 6,2 -4,0 253,0 236,0  125 128,0 86,0 3,97
250/200 6,2 23,0 274,0 264,0 125  128,0 106,0 4,88
250/250 6,2 57,0 300,0 300,0 125  128,0 128,0 6,29
315/110 7,7 2,0 244,0 244,0 160  155,0 61,0 5,95
315/160 7,7 -32,0 278,0 278,0 126  155,0 86,0 6,32
315/200 7,7 -6,0 295,0 295,0 132 155,0 106,0 7,14
315/250 7,7 28,0 331,0 331,0 132 155,0 128,0 8,93
315/315 7,7 72,0 378,0 378,0 132  155,0 155,0 11,37
400/160 15,3 22,0 255,0 255,0 178  155,0 75,0 12,68
400/200 15,3 62,0 215,0 215,0 178  155,0 90,0 13,20

Переход эксцентричный НПВХ DN 110...315

d/d1, мм e, мм z1, мм L1min, мм L2, мм Масса, кг
160/110 4,0 34 81 61 0,463
200/160 4,9 32 99 86 0,929
250/110 4,0 34 81 61 0,463
250/160 6,1 8 86 90 1,3
250/200 6,2 38 125 106 1,681
315/110 7,7 40 61 93 2,02
315/160 7,7 7 86 93 2,407
315/200 7,7 7 106 93 2,431
315/250 7,7 46 132 128 3,063
400/110 6,0 40 61 95 3,72
400/160 9,8 50 86 95 4,107
400/200 9,8 50 106 95 4,581
400/250 9,8 50 128 95 5,505

Ревизия НПВХ DN 110...315

d/d1, мм e, мм z1, мм z2, мм L1min, мм L2, мм Масса, кг
110/110 3,3 51,7 53 67 49,1 0,51
160/160 4,0 83,0 89 81 86,0 1,28
200/160 4,9 86,0 111 99 106,0 2,16
250/160 6,2 89,0 91 125 128,0 3,67
315/160 7,7 93,0 104 134 155,0 6,11

Клапан обратный НПВХ DN 110...315

d/d1, мм e, мм z1, мм z2, мм L1min, мм L2, мм Масса, кг
110 4,0 64 64 320 189 1,03
160 4,0 68 103 350 248 1,36
200 4,5 100 86 455 300 3,98
250 6,2 144 104 566 365 7,27
315 7,7 160 116 728 454 14,05

Заглушка НПВХ DN 110...500

d, мм e, мм L1min, мм Масса, кг
110 3,3 3,8 0,06
160 4,0 42 0,14
200 4,9 51,5 0,49
250 6,2 90,0 1,04
315 7,7 92,5 1,93
400 9,8 95,0 3,70
500 12,3 120 5,90

Если вы решили купить канализационные трубы ПВХ, обращайтесь в нашу компанию!

Наш прайс можете скачать по ссылке.

Заказать гарантированно качественный товар и уточнить все нюансы вы можете по телефону 8 (017) 215-52-52.

Скачать инструкцию по монтажу трубопроводов НПВХ(ссылка)
